Ang Comprehensive Guide sa Seamless Rolled Ring Forging: Engineering Excellence para sa High-Stress Applications

Panimula

Sa mundo ng mabibigat na industriyal na pagmamanupaktura, ang integridad ng mga pabilog na bahagi ay pinakamahalaga. Isa man itong napakalaking karera ng bearing para sa wind turbine o isang high-pressure flange para sa pipeline ng langis, tinutukoy ng paraan ng produksyon ang habang-buhay, kaligtasan, at pagganap ng bahagi. Ang seamless rolled ring forging ay lumitaw bilang pangunahing solusyon para sa mga kritikal na application na ito. Ang prosesong ito, na nagpapabago ng hollow metal preform sa isang tumpak, mataas na lakas na singsing sa pamamagitan ng kontroladong radial at axial pressure, ay nag-aalok ng mga mekanikal na bentahe na hindi maaaring tugma ng tradisyonal na paghahagis o hinang. Ang gabay na ito ay nagbibigay ng isang malalim na pagtingin sa mga teknikal na nuances ng proseso ng ring rolling, materyal na pagsasaalang-alang, at kung paano ito inihahambing sa mga alternatibong pamamaraan ng pagmamanupaktura.

Ang Mechanics ng Ring Rolling Process

Ang paggawa ng isang seamless rolled ring ay isang sopistikadong ehersisyo sa plastic deformation. Nagsisimula ito sa isang panimulang billet, na pinataob at tinusok upang lumikha ng hugis na "donut", na kilala bilang isang preform. Ang preform na ito ay inilalagay sa isang ring rolling mill.

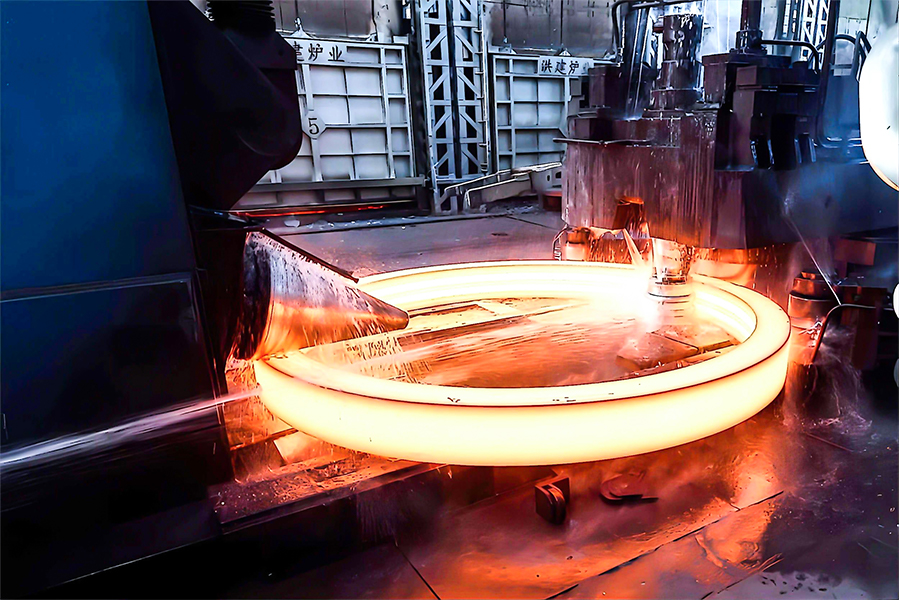

Ang gilingan ay binubuo ng ilang mga pangunahing bahagi: ang pangunahing drive roll, na naglalapat ng presyon sa panlabas na diameter; ang mandrel (o idler roll), na nagbibigay ng presyon sa panloob na diameter; at isang pares ng axial roll na kumokontrol sa taas ng singsing. Habang pinipiga ng mga rolyo ang umiikot na preform, bumababa ang kapal ng pader habang tumataas ang diameter. Ang tuluy-tuloy na pagkilos na ito ay hindi lamang humuhubog sa metal; pinipino nito ang panloob na istraktura ng butil, na inihanay ito sa circumferentially kasama ang curve ng singsing. Ang tangential grain flow na ito ay ang "secret sauce" ng rolled rings, na nagbibigay ng pambihirang panlaban sa pagod at impact.

Teknikal na Paghahambing: Rolled Ring Forging vs. Casting vs. Open-Die Forging

Madalas na tinitimbang ng mga tagapamahala ng pagkuha ang mga kalamangan at kahinaan ng iba't ibang mga ruta ng pagmamanupaktura. Ang pag-unawa sa mga pagkakaiba sa istruktura ay mahalaga para sa paggawa ng matalinong desisyon.

Bagama't cost-effective ang casting para sa mga kumplikado, hindi kritikal na geometries, likas na nagdadala ito ng panganib ng mga panloob na depekto. Tinatanggal ng rolled ring forging ang mga alalahaning ito sa pamamagitan ng paggamit ng solid-state deformation, na tinitiyak na ang metal ay 100% siksik at walang mga void.

Pagpili ng Materyal at Mga Katangiang Metalurhiko

Ang versatility ng ring rolling ay nagbibigay-daan para sa paggamit ng isang malawak na spectrum ng mga haluang metal. Ang pagpili ng materyal ay idinidikta ng operating environment—partikular na temperatura, pressure, at corrosive exposure.

• Carbon at Alloy Steels: Ang mga grado tulad ng 4140, 4340, at 8620 ay ang mga workhorse ng industriya. Nag-aalok ang mga ito ng balanseng kumbinasyon ng lakas at tibay para sa mga blangko ng gear, flanges, at mga bahagi ng makinarya.
• Hindi kinakalawang na asero: Ginagamit sa pagproseso ng pagkain, kemikal, at industriya ng dagat, ang mga singsing na hindi kinakalawang na asero (tulad ng 304L, 316L, at 17-4 PH) ay nagbibigay ng mahalagang paglaban sa kaagnasan.
• Mga Superalloy at Titanium: Para sa mga aerospace turbine at subsea oil extraction, mas gusto ang nickel-based superalloys (Inconel) at titanium alloys. Ang mga materyales na ito ay nagpapanatili ng kanilang mekanikal na integridad sa matinding temperatura kung saan ang mga karaniwang bakal ay mabibigo.

Mga Aplikasyon sa Industriya: Kung saan Hindi Napag-uusapan ang Pagganap

Ang mga natatanging katangian ng walang putol na pinagsamang mga singsing ay ginagawa itong kailangang-kailangan sa maraming sektor na may mataas na stake:

1. Enerhiya ng Hangin: Ang malalaking yaw at pitch bearings, pati na rin ang mga tower flanges, ay umaasa sa paglaban sa pagod ng mga huwad na singsing upang makatiis ng mga dekada ng patuloy na paggalaw at pagkarga ng hangin.
2. Aerospace: Ang mga case ng fan ng jet engine at mga structural ring ay nangangailangan ng pinakamataas na ratio ng lakas-sa-timbang na posible upang matiyak ang kaligtasan ng paglipad at kahusayan ng gasolina.
3. Power Generation: Ang mga bahagi ng turbine sa hydroelectric at nuclear na mga halaman ay dapat lumaban sa thermal cycling at mataas na bilis ng pag-ikot nang walang deformation.
4. Langis at Gas: Ang mga high-pressure flanges at valve body na ginagamit sa deep-sea drilling ay dapat na walang putol upang maiwasan ang mga sakuna na pagtagas sa ilalim ng napakalaking hydrostatic pressure.

Quality Assurance at International Standards

Para sa internasyonal na kalakalan, ang pagsunod sa mga pandaigdigang pamantayan ay ang benchmark ng isang maaasahang tagagawa. Ang mga teknikal na mamimili ay karaniwang naghahanap ng pagsunod sa ISO 9001 para sa pangkalahatang pamamahala, ngunit ang mga sertipikasyong partikular sa produkto ay mas kritikal. Kabilang dito ang mga pamantayan ng ASTM (American Society for Testing and Materials) para sa mga materyal na katangian at ASME (American Society of Mechanical Engineers) para sa mga bahagi ng pressure vessel.

Ang non-destructive testing (NDT) ay isang karaniwang bahagi ng quality protocol. Kabilang dito ang:

• Ultrasonic Testing (UT): Upang makita ang anumang malalim na panloob na mga kapintasan.
• Magnetic Particle Inspection (MPI): Upang matukoy ang mga bitak sa ibabaw ng mga ferromagnetic na materyales.
• Dye Penetrant Testing (DPI): Para sa inspeksyon sa ibabaw ng mga non-magnetic na haluang metal tulad ng hindi kinakalawang na asero o aluminyo.

Konklusyon

Ang seamless rolled ring forging ay kumakatawan sa tuktok ng circular metal component manufacturing. Sa pamamagitan ng pagsasama-sama ng materyal na kahusayan sa walang kapantay na integridad ng istruktura, nagbibigay ito ng maaasahang pundasyon para sa pinaka-hinihingi na mga sistemang pang-industriya sa mundo. Para sa mga inhinyero at procurement professional, ang pagpili ng tamang forging partner ay nangangahulugan ng pagbibigay-priyoridad sa metalurhikong kahusayan, mahigpit na pagsubok, at malalim na pag-unawa sa gawi ng alloy.

FAQ: Mga Madalas Itanong

1. Ano ang maximum na diameter na matamo sa rolled ring forging?
Bagama't nag-iiba-iba ang mga kakayahan ayon sa tagagawa, ang mga modernong industriyal na ring mill ay maaaring gumawa ng mga walang putol na singsing mula sa ilang pulgada hanggang mahigit 25 talampakan (humigit-kumulang 8 metro) ang lapad, na may bigat na lampas sa 50 tonelada.

2. Bakit mas mahusay ang huwad na singsing kaysa welded ring?
Ang isang welded ring ay may heat-affected zone (HAZ) sa joint, na isang potensyal na punto ng pagkabigo dahil sa iba't ibang istruktura ng butil at posibleng mga depekto sa weld. Ang isang huwad na singsing ay walang tahi, ibig sabihin ay tuloy-tuloy ang daloy ng butil at pare-pareho ang lakas sa buong circumference.

3. Nakakatipid ba ang proseso ng ring rolling sa mga gastos sa materyal?
Oo. Dahil ang proseso ay gumagawa ng isang "near-net na hugis" na malapit na kahawig sa huling bahagi, makabuluhang mas kaunting hilaw na materyal ang kinakailangan kumpara sa machining isang singsing mula sa isang solid disk o paggamit ng open-die forging, na humahantong sa mas mababang gastos sa materyal at machining.

4. Maaari ka bang magpanday ng mga singsing na may mga di-parihaba na cross-section?
Talagang. Ang mga advanced na ring rolling mill ay maaaring gumamit ng mga hugis na roll upang lumikha ng mga partikular na profile, tulad ng mga groove, flanges, o tapered na pader, nang direkta sa ring sa panahon ng proseso ng rolling.

5. Anong mga lead time ang dapat asahan para sa custom na forged rings?
Ang mga oras ng lead ay nakasalalay sa pagkakaroon ng materyal at ang pagiging kumplikado ng kinakailangang paggamot sa init. Sa pangkalahatan, ang mga karaniwang carbon steel na singsing ay maaaring gawin sa loob ng 4-6 na linggo, habang ang mga kakaibang haluang metal o singsing na nangangailangan ng malawak na pagsubok sa NDT ay maaaring tumagal ng 8-12 na linggo.

Mga sanggunian

1. ASM Handbook, Volume 14A: Forging and Forming. ASM International.
2. Standard Specification para sa Steel Forgings, General Requirements (ASTM A788).
3. Mga Prinsipyo ng Mga Proseso ng Industrial Metalworking. G.W. Rowe.
4. Forging Industry Association (FIA) Technical Resources on Ring Rolling.
5. Journal of Materials Processing Technology: Mga Pagsulong sa Seamless Ring Rolling.
