Carbon, Alloy, Stainless at Nickel Alloy Steel Forgings Guide

Ang carbon steel forgings ay nag-aalok ng pinakamahusay na cost-to-strength ratio para sa mga pangkalahatang structural application; ang mga alloy steel forging ay nagbibigay ng pinahusay na mekanikal na mga katangian para sa hinihingi na mga kondisyon ng pagkarga at temperatura; ang mga hindi kinakalawang na asero na forging ay naghahatid ng paglaban sa kaagnasan para sa kemikal at mga kapaligiran sa pagproseso ng pagkain; at nickel-based alloy steel forgings ay ang tanging praktikal na pagpipilian para sa matinding temperatura at high-corrosion na serbisyo sa itaas ng 650°C. Hindi mapapalitan ang apat na kategoryang ito ng mga materyal na forging—bawat isa ay tumutugon sa isang partikular na hanay ng mga kundisyon ng serbisyo, at ang pagpili sa maling kategorya ay nagreresulta sa alinman sa magastos na overspecification o napaaga na pagkasira ng bahagi. Ang mismong proseso ng forging—na nagpapadalisay sa istruktura ng butil, nag-aalis ng internal porosity, at nag-a-align ng fiber flow sa mga stress path ng component—ay nagpapalaki sa mga likas na bentahe ng bawat klase ng alloy na lampas sa kung ano ang maaaring makamit ng casting o machining mula sa bar stock.

Bakit Mahalaga ang Proseso ng Forging sa Lahat ng Alloy Classes

Bago suriin ang bawat kategorya ng materyal, mahalagang maunawaan kung ano ang naidudulot ng proseso ng forging sa pagganap ng bahagi anuman ang uri ng haluang metal. Gumagawa ang forging ng metal sa itaas ng temperatura ng recrystallization nito (hot forging) o sa ibaba nito (cold and warm forging), paglalapat ng compressive force sa pamamagitan ng dies upang ma-deform ang billet sa nais na hugis. Ang mekanikal na gawaing ito ay gumagawa ng tatlong benepisyo sa istruktura na direktang nagsasalin sa pagganap ng bahagi:

• Pagpino ng butil: Ang mekanikal na pagpapapangit ay sinisira ang magaspang na dendritic na istraktura ng butil ng cast billet at gumagawa ng mas pino, mas pare-parehong laki ng butil. Pinapabuti ng mas pinong istraktura ng butil ang tensile strength, fatigue resistance, at impact toughness sa lahat ng uri ng alloy.
• Pag-aalis ng porosity at segregation: Ang compressive forging forces ay bumagsak sa mga internal void, gas pores, at dendritic segregation zone na nasa panimulang ingot o billet, na gumagawa ng ganap na siksik, homogenous na microstructure. Ang mga bahagi ng cast na may katumbas na laki ay nagpapanatili ng mga depektong ito maliban kung sumailalim sa hot isostatic pressing (HIP).
• Nakahanay na daloy ng butil (fiber flow): Ang kinokontrol na disenyo ng die ay nagdidirekta ng daloy ng materyal upang ang mga linya ng daloy ng butil ay sumunod sa tabas ng natapos na bahagi sa halip na gupitin sa pamamagitan ng machining. Halimbawa, ang isang forged connecting rod, ay may tuluy-tuloy na daloy ng butil sa katawan ng rod at sa paligid ng bore radius—na makabuluhang nagpapahusay sa buhay ng pagkapagod sa mga punto ng konsentrasyon ng stress kumpara sa isang alternatibong machined-from-bar.

Ang praktikal na kahihinatnan ng mga benepisyong ito ay masusukat: ang mga forging ay karaniwang nagpapakita ng 20–30% na mas mataas na lakas ng makunat, 15–25% na mas mataas na lakas ng ani, at higit na mas mahusay na pagkapagod at epekto ng resistensya kaysa sa mga bahagi ng cast ng parehong komposisyon ng haluang metal at nominal na geometry. Ang structural superiority na ito ay pare-pareho sa carbon steel, alloy steel, stainless steel, at nickel-based alloy forgings—na ginagawang forging ang proseso ng pagmamanupaktura na pinili kung saan man kritikal ang pagiging maaasahan ng bahagi sa ilalim ng cyclic o shock loading.

Carbon Steel Forgings : Ang Workhouse ng Industrial Manufacturing

Ang mga carbon steel forging ay ginawa mula sa mga bakal na naglalaman 0.10–0.60% carbon na may manganese bilang pangunahing pangalawang elemento ng haluang metal, at kaunting sinasadyang pagdaragdag ng iba pang mga elemento. Kinakatawan nila ang pinakamalaking segment ng volume ng pandaigdigang industriya ng forging, na nagkakahalaga ng isang tinantyang 60–65% ng lahat ng mga forging ng bakal ayon sa timbang .

Pag-uuri ng Marka at Mga Katangiang Mekanikal

Ang mga carbon steel forging ay pangunahing inuuri ayon sa nilalaman ng carbon, na tumutukoy sa matamo na hanay ng lakas at tugon sa paggamot sa init:

• Mababang carbon (0.10–0.25% C, hal., AISI 1018, 1020): Lakas ng makunat 380–520 MPa, mataas na ductility (pagpahaba 25–35%), mahusay na weldability. Ginagamit sa mga bahagi ng katawan ng sasakyan, mga link ng kagamitang pang-agrikultura, at mga structural flanges kung saan mas mahalaga ang formability kaysa sa sukdulang lakas.
• Katamtamang carbon (0.30–0.50% C, hal., AISI 1040, 1045): Lakas ng makunat 600–800 MPa pagkatapos mag-normalize, hanggang 1,000 MPa pagkatapos pawiin at init ng ulo. Ang pinakamalawak na ginagamit na hanay para sa mga structural forging kabilang ang crankshafts, connecting rods, gears, at axle shafts.
• Mataas na carbon (0.55–0.70% C, hal., AISI 1060, 1070): Lakas ng tensile 800–1,000 MPa, mas mataas na tigas, nabawasan ang weldability. Ginagamit sa mga bahagi ng riles, bukal, at mga forging na lumalaban sa pagsusuot kung saan ang tigas ng ibabaw ang pangunahing kinakailangan.

Mga Proseso ng Carbon Steel Forging

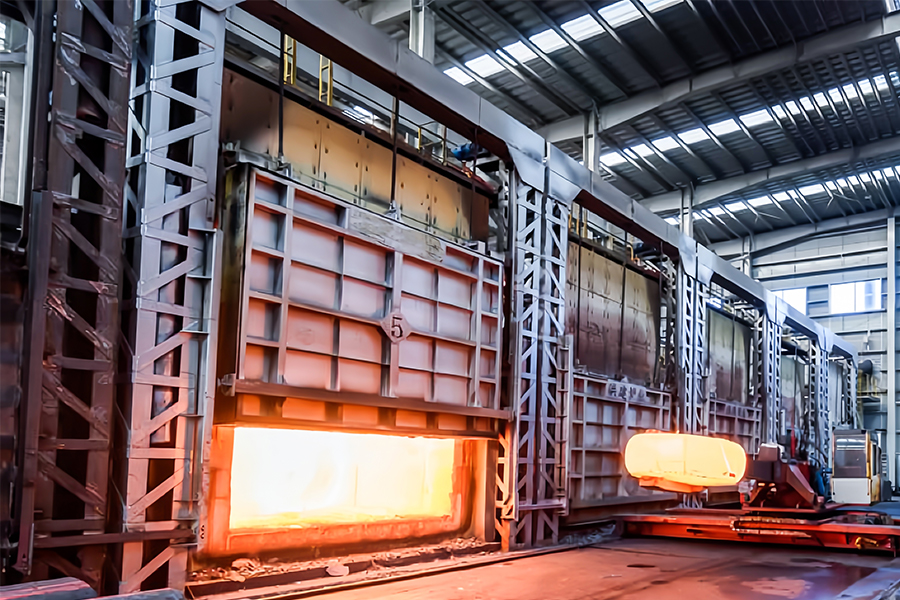

Ang hanay ng temperatura ng forging para sa mga carbon steel ay 1,100–1,250°C para sa mainit na forging. Ang mga katamtaman at mataas na grado ng carbon ay karaniwang na-normalize (pinalamig ng hangin mula sa humigit-kumulang 870°C) o pinapatay at pinainit pagkatapos ng pag-forging upang makamit ang mga tinukoy na mekanikal na katangian. Isinasaayos ang temperatura ng temper upang balansehin ang lakas laban sa katigasan—ang mas mataas na temperatura ng temper ay nagbubunga ng mas mababang lakas ngunit mas mahusay na resistensya sa epekto, isang trade-off na nag-iiba ayon sa kinakailangan sa aplikasyon.

Mga Aplikasyon at Limitasyon

Ang mga carbon steel forging ay ang default na pagpipilian para sa:

• Mga bahagi ng automotive drivetrain (crankshafts, connecting rods, camshafts, differential gears)
• Mga kagamitan sa konstruksiyon at pagmimina (mga ngipin ng excavator, mga drill bit, mga ulo ng martilyo)

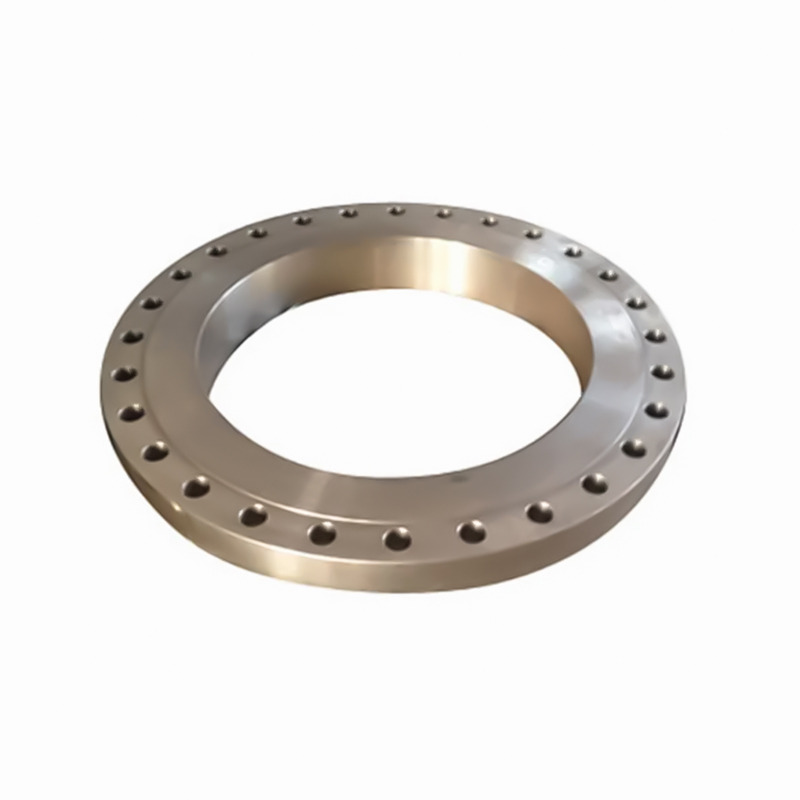

• Mga pressure vessel na flanges at pipe fitting (ASTM A105 para sa ambient temperature na carbon steel flanges)
• Mga bahagi ng riles (wheel hubs, axle, couplings)

Ang mga pangunahing limitasyon ng carbon steel forgings ay mahinang corrosion resistance (nangangailangan ng protective coatings sa karamihan sa mga panlabas na aplikasyon), limitadong mataas na temperatura na lakas (karaniwan ay hindi angkop sa itaas. 400°C para sa sustained load-bearing), at restricted hardenability sa malalaking sukat ng seksyon kung saan ang alloy steel ay nagiging kinakailangan upang makamit ang through-hardening.

Alloy na Bakal Forgings : Pinahusay na Pagganap sa pamamagitan ng Compositional Engineering

Ang mga panday na bakal na haluang metal ay ginawa mula sa mga bakal na naglalaman ng sinasadyang pagdaragdag ng isa o higit pang mga elemento ng alloying—chromium, molybdenum, nickel, vanadium, manganese, o mga kumbinasyon—sa mga antas na nagdudulot ng masusukat na mga pagpapabuti sa mga mekanikal na katangian, hardenability, o mataas na temperaturang pagganap na higit sa kung ano ang magagawa ng carbon lamang.

Mga Pangunahing Elemento ng Alloying at Kanilang mga Kontribusyon

• Chromium (Cr, 0.5–2.0%): Pinapabuti ang hardenability, wear resistance, at oxidation resistance sa matataas na temperatura. Nasa karamihan ng medium-alloy at high-strength alloy steels.
• Molibdenum (Mo, 0.15–0.5%): Kapansin-pansing pinapataas ang hardenability sa makapal na mga seksyon, pinapabuti ang creep resistance sa mataas na temperatura (hanggang 550°C), at binabawasan ang pagkamaramdamin sa init ng ulo. Madalas na ginagamit sa kumbinasyon ng chromium (Cr-Mo steels tulad ng AISI 4130, 4140, 4142).
• Nikel (Ni, 1.5–4.0%): Pinapabuti ang tibay at resistensya sa epekto, lalo na sa mga sub-zero na temperatura. Ginagamit sa mababang-temperatura pressure vessel forgings (3.5% Ni steels para sa serbisyo sa −100°C) at sa Ni-Cr-Mo structural steels.
• Vanadium (V, 0.05–0.15%): Bumubuo ng pinong carbide precipitates na lumalaban sa paglaki ng butil sa panahon ng forging at nagbibigay ng precipitation hardening pagkatapos ng heat treatment. Ginagamit sa mga tool steel at high-strength low-alloy (HSLA) forgings.
• Manganese (Mn, 1.0–1.8%): Nagpapabuti ng hardenability at lakas habang pinapanatili ang weldability. Ang pangunahing elemento ng alloying sa mga grado ng HSLA na ginagamit para sa mga istrukturang forging.

Karaniwang Alloy Steel Forging Grades at Kanilang Mga Katangian

Sukat ng Seksyon at Kalamangan sa Hardenability

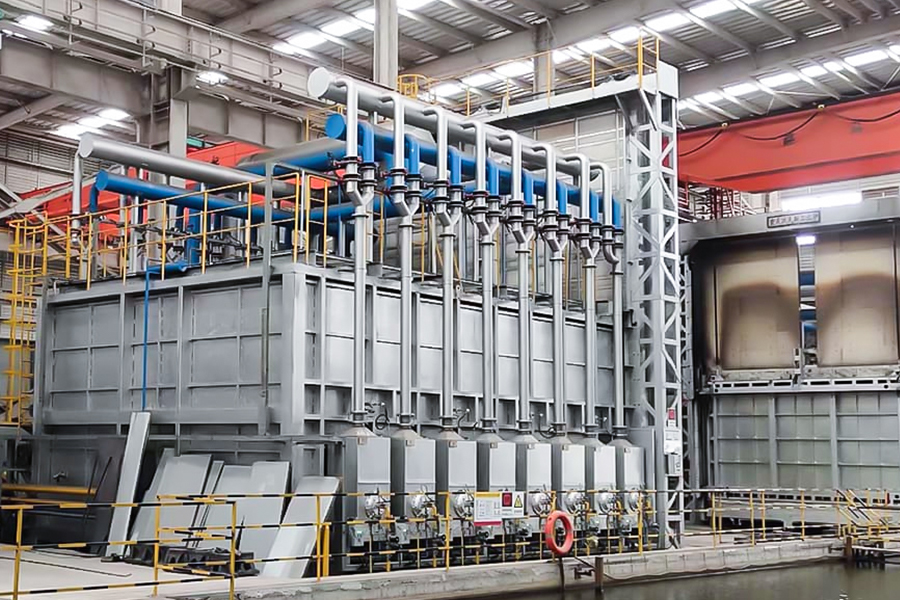

Ang isa sa pinakamahalagang bentahe ng alloy steel forgings sa carbon steel ay through-hardenability sa malalaking sukat ng seksyon . Ang isang medium na carbon steel (AISI 1045) na napawi mula sa 850°C ay nakakamit lamang ng buong martensite sa lalim na humigit-kumulang 10–15 mm mula sa ibabaw sa isang 100 mm diameter bar-ang core ay nananatiling mas malambot na pearlite/bainite. Ang AISI 4140 (Cr-Mo) ay nakakamit ng buong martensite sa buong a 50–75 mm ang lapad seksyon; Pinapalawak ito ng AISI 4340 (Ni-Cr-Mo) sa 100–150 mm . Ito ay mapagpasyahan para sa malalaking forged shafts, dies, at structural na mga bahagi kung saan ang pare-parehong mekanikal na katangian sa buong cross-section ay kinakailangan.

Hindi kinakalawang na asero Forgings : Natutugunan ng Corrosion Resistance ang Structural Performance

Ang mga hindi kinakalawang na asero na forging ay naglalaman ng hindi bababa sa 10.5% chromium , na bumubuo ng passive chromium oxide film sa ibabaw na lumalaban sa oxidation at corrosive na pag-atake. Ang kumbinasyon ng paglaban sa kaagnasan sa mekanikal na pag-aari at mga bentahe sa istruktura ng proseso ng forging ay ginagawang ang mga stainless steel na forging na karaniwang pagpipilian para sa pagproseso ng kemikal, pagkain at inumin, dagat, at nuclear na mga aplikasyon kung saan ang materyal na mahabang buhay sa mga agresibong kapaligiran ay ang namamahala sa pamantayan ng disenyo.

Mga Pamilyang Hindi kinakalawang na asero na Ginamit sa Mga Forging

Apat na hindi kinakalawang na asero na microstructural na pamilya ang ginagamit sa mga forging, bawat isa ay may natatanging profile ng ari-arian:

• Mga Austenitic na hindi kinakalawang na asero (hal., AISI 304, 316, 316L): Ang pinaka-tinatanggap na pekeng hindi kinakalawang na pamilya. Non-magnetic, mahusay na paglaban sa kaagnasan, magandang mababang temperatura, at mahusay na weldability. Hindi maaaring tumigas sa pamamagitan ng heat treatment—pinalakas ng malamig na pagtatrabaho o sa pamamagitan ng solution annealing upang makamit ang maximum corrosion resistance. Karaniwang lakas ng makunat 515–690 MPa nasa annealed na kondisyon. Ang ASTM A182 F316/F316L ay ang karaniwang detalye para sa mga hindi kinakalawang na asero na flanges at mga kabit sa pagproseso ng kemikal at mga aplikasyon sa malayo sa pampang.
• Mga martensitic na hindi kinakalawang na asero (hal., AISI 410, 420, 17-4PH): Mas mataas na lakas kaysa austenitic grades—hanggang sa 1,310 MPa makunat (17-4PH H900 na kondisyon)—na may katamtamang paglaban sa kaagnasan. Init-treatable sa pamamagitan ng pagsusubo. Ginagamit sa mga pump shaft, valve stems, turbine blades, at surgical instruments kung saan parehong kailangan ang hardness at corrosion resistance.
• Mga ferritic na hindi kinakalawang na asero (hal., AISI 430, 446): Mas mababa ang gastos kaysa sa austenitic, magandang oxidation resistance sa mataas na temperatura, ngunit limitado ang tibay sa mabibigat na seksyon. Hindi gaanong madalas na pineke dahil sa limitadong pagkaporma at pagkamaramdamin sa paglaki ng butil sa panahon ng mainit na pagtatrabaho.
• Mga duplex na hindi kinakalawang na asero (hal., 2205, 2507, Super Duplex): Isang mixed austenite-ferrite microstructure na nagbibigay ng humigit-kumulang doble ang yield strength ng standard austenitic grades (karaniwang 450–550 MPa yield kumpara sa 200–240 MPa para sa 316) habang pinapanatili ang maihahambing na resistensya sa kaagnasan. Ang mga duplex at super duplex na forging ay lalong tinutukoy para sa mga offshore na oil at gas valve, mga pump body, at mga bahagi sa ilalim ng dagat kung saan pareho ang mataas na pressure rating at paglaban sa chloride stress corrosion cracking ay kinakailangan.

Pagpapanday ng mga Hamon na Partikular sa Stainless Steel

Ang mga hindi kinakalawang na asero ay nagpapakita ng mas malaking kahirapan sa pag-forging kaysa sa carbon o low-alloy steels dahil sa kanilang mas mataas na stress ng daloy sa temperatura ng forging at mas makitid na mga window ng temperatura ng forging. Mabilis na tumigas ang mga Austenitic grade, na nangangailangan ng mas maraming press tonnage at higit pang intermediate annealing operations sa multi-step forgings. Ang mga marka ng duplex ay nangangailangan ng maingat na kontrol sa temperatura sa pagitan 1,050–1,200°C upang mapanatili ang tamang balanse ng austenite-ferrite phase—masyadong mababa ang temperatura ay nagbubunga ng labis na ferrite na nagpapababa sa katigasan at resistensya sa kaagnasan. Ang mga salik na ito ay nakakatulong sa 2–4x na mas mataas na halaga ng mga hindi kinakalawang na asero na forging na may kaugnayan sa katumbas na carbon steel na mga forging.

Mga Sektor ng Pangunahing Aplikasyon

• Langis at gas: Mga balbula, flanges, fitting (ASTM A182 F304/316/F51/F53), mga bahagi ng wellhead, at mga subsea manifold
• Pagproseso ng kemikal at petrochemical: Mga pump impeller, reactor internals, heat exchanger channel head, at nozzle na humahawak ng corrosive media
• Pagkain at parmasyutiko: Valve body, fittings, at pump housing na nangangailangan ng FDA-compliant surface at CIP (clean-in-place) compatibility
• Nuclear power: Pangunahing bahagi ng coolant system, reactor pressure vessel internals, at instrumentation nozzle na nangangailangan ng parehong corrosion resistance at radiation embrittlement resistance

Nickel-Based Alloy Steel Forgings: Performance at Extreme Conditions

Nickel-based alloy forgings—kadalasang tinutukoy bilang "superalloy forgings"—ay kumakatawan sa pinaka-technically advanced at pinakamataas na gastos na segment ng forging industry. Ang mga haluang ito ay naglalaman ng 50–75% nickel bilang elemento ng matrix, na may mga karagdagan ng chromium, cobalt, molybdenum, tungsten, aluminyo, titanium, at niobium na sama-samang gumagawa ng materyal na may kakayahang mapanatili ang integridad ng istruktura sa mga temperatura kung saan ang lahat ng bakal na haluang metal ay epektibong nawala ang kanilang kapasidad sa pagdadala ng pagkarga.

Bakit Pinapagana ng Nickel Matrix ang Extreme-Temperature Performance

Ang nickel FCC (face-centered cubic) crystal structure ay stable mula sa cryogenic temperature hanggang malapit sa melting point na walang phase transformation—hindi tulad ng iron-based alloys na sumasailalim sa BCC-to-FCC transition. Ang structural stability na ito ay nagpapahintulot sa nickel alloys na mapanatili ang kapaki-pakinabang na creep resistance sa mga temperatura na lumampas 70–75% ng kanilang ganap na punto ng pagkatunaw , isang ratio ng pagganap na hindi mapapantayan ng anumang bakal na haluang metal.

Ang pangunahing mekanismo ng pagpapalakas sa mga forged nickel superalloys ay ang precipitation hardening sa pamamagitan ng pagbuo ng gamma-prime (γ') precipitates—ordered Ni₃(Al,Ti) intermetallic particle na magkakaugnay na bumubuo sa loob ng nickel matrix at lumalaban sa paggalaw ng dislokasyon kahit na sa mataas na temperatura. Ang mga haluang metal na may mataas na γ' fractions (tulad ng Waspaloy, René 41, at IN-718) ay nakakamit ng creep rupture strengths sa 760°C na lumampas sa pinakamalakas na bakal na haluang metal sa 500°C .

Karaniwang Nickel-Based Alloy Forging Grades

Mga Hamon sa Proseso ng Forging para sa Nickel Superalloys

Ang mga superalloy ng nikel ay nagpapakita ng pinaka-hinihingi na mga kondisyon ng forging ng anumang materyal na istruktura. Ang kanilang mataas na init na lakas—ang parehong pag-aari na nagpapahalaga sa kanila sa serbisyo—ay nangangahulugan na nangangailangan sila ng napakataas na forging pressure at lumalaban sa pagpapapangit sa mga temperaturang gumagana. Kabilang sa mga pangunahing hamon sa proseso ang:

• Makitid na forging temperature windows: Maraming nickel superalloys ang dapat na huwad sa loob lamang ng hanay ng temperatura 50–100°C —sa itaas ng gamma-prime solvus (upang payagan ang pagpapapangit) ngunit mas mababa sa nagsisimulang temperatura ng pagkatunaw. Ang mga temperature excursion sa labas ng window na ito ay nagdudulot ng alinman sa die-chilling cracking o nagsisimula nang matunaw ang hangganan ng butil.
• Isothermal at near-isothermal forging: Ang advanced na turbine disc forgings sa mataas na γ' fraction alloys ay nangangailangan ng isothermal forging sa heated dies (die temperature sa loob ng 15–30°C ng temperatura ng workpiece ) upang maiwasan ang paglamig sa ibabaw at mapanatili ang pare-parehong pagpapapangit. Nangangailangan ito ng espesyal na kagamitan—karaniwang malalaking hydraulic o mekanikal na pagpindot na may pinainit na tooling—na nagdaragdag nang malaki sa kapital at gastos sa pagpapatakbo ng produksyon.
• Kontrol ng istraktura ng butil: Ang creep, fatigue, at fracture performance ng turbine disc forgings ay lubhang sensitibo sa pagkakapareho ng laki ng butil. Ang laki ng butil ay dapat mahigpit na kontrolin sa pamamagitan ng tumpak na strain, strain rate, at pamamahala ng temperatura sa panahon ng forging. Ang post-forging heat treatment ay tinukoy upang makamit ang target na laki ng butil (karaniwang ASTM 8–12 para sa mga aplikasyon ng disc) at kinakailangang γ' precipitate morphology.
• Mga gamit at gastos: Ang mataas na stress ng daloy ng nickel superalloys ay nagdudulot ng mabilis na pagkasira. Ang mga die na materyales para sa nickel alloy forging ay mismong mga high-alloy tool steel o nickel-based na hot work alloy na may limitadong buhay ng serbisyo—na nag-aambag sa 5–15x mas mataas na halaga ng nickel alloy forgings na may kaugnayan sa katumbas na carbon steel forgings.

Paghahambing ng Lahat ng Apat na Mga Kategorya ng Materyal na Forging

Pagpili ng Tamang Forging Material para sa Iyong Application

Ang pagpili ng materyal para sa mga forging ay sumusunod sa sunud-sunod na pagsusuri ng mga kinakailangan sa serbisyo, na may pag-optimize sa gastos na inilapat lamang pagkatapos makumpirma ang mga limitasyon ng pagganap ng pagganap. Ang sumusunod na balangkas ay sumasaklaw sa pangunahing pamantayan ng desisyon sa pagkakasunud-sunod ng priyoridad:

1. Tukuyin ang operating temperatura: Kung kinakailangan ang matagal na pagkarga ng pagkarga sa itaas ng 650°C, tanging ang mga nickel-based na alloy at limitadong bilang ng mga austenitic stainless na grado (hal., 310S) ang mabubuhay. Sa pagitan ng 400°C at 650°C, ang chromium-molybdenum alloy steels (F22, F91) o austenitic stainless steel ay angkop. Sa ibaba ng 400°C, ang carbon o alloy na bakal ay sumasakop sa buong hanay ng lakas.
2. Suriin ang kapaligiran ng kaagnasan: Para sa pakikipag-ugnayan sa tubig-dagat, mineral acid, organic acid, o chloride-containing media, hindi kinakalawang na asero (duplex o austenitic) o nickel alloys ay kinakailangan. Para sa mataas na temperatura na mga oxidizing gas, nickel alloys o high-chromium steels (9Cr, 12Cr) ay nagbibigay ng sapat na oxidation resistance. Ang mga carbon at alloy na bakal ay nangangailangan ng mga proteksiyon na patong sa lahat ng kinakaing unti-unti na kapaligiran.
3. Tukuyin ang mga kinakailangan sa lakas at laki ng seksyon: Kung saan ang mga tensile strength na higit sa 800 MPa ay kinakailangan sa mga seksyong mas malaki sa 50 mm, ang alloy steel (4140, 4340) ay pumapalit sa carbon steel. Para sa mga kinakailangan sa lakas na higit sa 1,000 MPa na sinamahan ng corrosion resistance, kinakailangan ang precipitation-hardening stainless (17-4PH) o nickel alloys.
4. Isaalang-alang ang mga kinakailangan sa regulasyon at code: Ang mga pressure vessel at piping application na pinamamahalaan ng ASME Section VIII, ASME B31.3, o EN 13480 ay tahasang tinukoy ang mga pinapayagang grado ng materyal. Ang mga aerospace at defense forging ay pinamamahalaan ng AMS, ASTM, at OEM na mga detalye ng materyal na nagpapaliit ng mga pagpipilian sa materyal sa mga prequalified na grado.
5. Mag-optimize para sa gastos sa loob ng kwalipikadong hanay: Kapag naalis na ng kapaligiran ng serbisyo ang mga hindi angkop na kategorya ng materyal, piliin ang pinakamababang halaga na grado sa loob ng kwalipikadong hanay na nakakatugon sa lahat ng kinakailangan sa mekanikal, dimensional, at inspeksyon. Sa maraming mga kaso, ang isang mas mataas na-alloy na materyal na nangangailangan ng mas kaunting allowance sa machining o mas kaunting pag-aayos ng weld nang higit pa kaysa sa pag-offset ng mas mataas na halaga ng hilaw na materyal nito.
